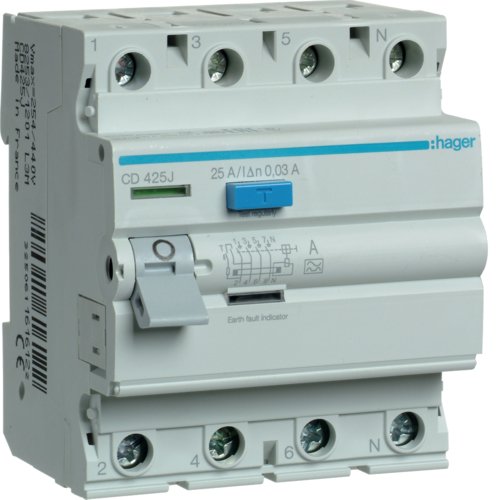

ПЗВ 4P 25A 30mA A

Кількість полюсів: 4 P

Основні електричні характеристики

Номінальна робоча напруга змінного струму: 230 / 400 V

Частота: 50 Hz

Напруга

Номінальна напруга ізоляції: 500 V

Стійкість по відношенню до номінальної імпульсної напруги: 4000 V

Електричний струм

Номінальний диференційний струм: 30 mA

Номінальний струм: 25 A

Сила імпульсу струму (хвиля 8/20 мкс): 0,25 kA

Потужність відключення та замикання: 1,5 kA

Умовний номінальний струм короткого замикання відповідно до EN 61008-1: 6 kA

Електричний струм / температура

Номінальний струм при -15°C: 25 A

Номінальний струм 20 ° C: 25 A

Номінальний струм 30 ° C: 25 A

Номінальний струм при 35°C: 25 A

Номінальний струм 40 ° C: 25 A

Номінальний струм 45 ° C: 25 A

Номінальний струм 50 ° C: 25 A

Номінальний струм 55 ° C: 25 A

Номінальний струм 60 ° C: 25 A

Номінальний струм 65 ° C: 22 A

Номінальний струм 70 ° C: 18 A

Потужність

Загальна розсіювана потужність під номінальним струмом: 4,5 W

Розсіювана потужність з розрахунку на кожний полюс: 2 W

Відключення

Захист від помилкових спрацювань: ні

Короткочасна затримка відключення: ні

Витривалість

Електрична тривкість кількості циклів: 2000

Кількість механічних процесів: 4000

Розміри

Глибина встановленого виробу: 70 mm

Висота встановленого виробу: 83 mm

Ширина встановленого виробу: 70 mm

Кострукційний розмір (DIN 43880): 1

Монтаж

Момент затяжки: 2,8 Нм

Тип верхньої клеми для модульних пристроїв: Berker.Net; Електронна платформа; Berker R.3; Berker R.1; Серія 1930; Серія R.classic

Тип зажиму нижньої клеми для модульних пристроїв: ні

Нижнє підключення для модульних пристроїв: ні

Підключення

Секція виходу гвинта при нерухомому дроті: 1 / 25 mm²

Поперечний розріз з’єднання з гнучким дротом: 16 мм²

Поперечний розріз з’єднання з негнучким дротом: 25 мм²

Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 mm²

Верхнє гвинтове з'єднання з гнучким провідником: 1 / 16 mm²

З'єднувальна здатність верхнього і нижнього гвинтових клемм з гнучким кабелем: 1 / 16 mm²

Тип з’єднання: Гвинтовий

Стандарти

Стандартний текст: IEC 61008-1, EN 61008-1

Європейська директива WEEE: пов'язаний

Безпека

Захисне виконання ІР: IP20

Тип диференційного захисту: A

Умови використовання

Робоча температура: -25…40 °C

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2

Висота: 2000 m

Температура зберігання / транспортування: -55…70 °C
