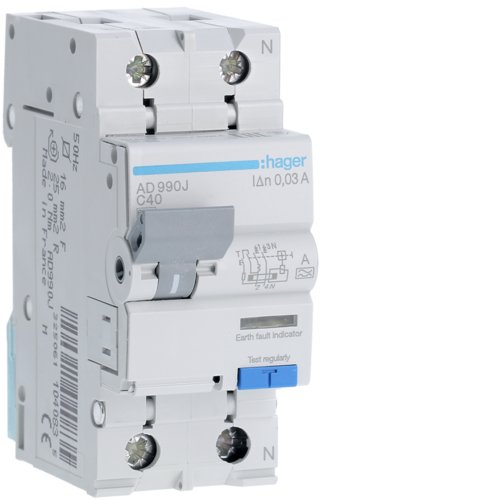

ДАВ 1P+N 6kA C-40A 30mA A

Кількість захищених полюсів: 1

Кількість полюсів: 2 P

Тип полюса: 1P+N

Крива: C

Функції

Паралельно перемикання нейтралі: так

Основні електричні характеристики

Номінальна вимикаюча здатність току короткого замикання: 6 kA

Номінальна робоча напруга змінного струму: 240 V

Частота: 50 Hz

Напруга

Номінальна напруга ізоляції: 500 V

Максимальна рабоча напруга: 240 V

Стійкість по відношенню до номінальної імпульсної напруги: 4000 V

Електричний струм

Номінальний диференційний струм: 30 mA

Номінальний струм: 40 A

Сила імпульсу струму (хвиля 8/20 мкс): 250 A

Потужність відключення та замикання: 6 kA

min/max діапазон спрацювання термічного розчеплювача при АC: 1,13 / 1,45 In

Поріг електромагнітного розчеплювача змінного струму мін./макс.: 5 / 10 In

Значення струму короткого замикання 230 В 50 Гц: 6 kA

Відключаюча здатність для 230В (EN 60947-2): 6 kA

Відключаюча здатність для 240В (EN 60947-2): 6 kA

Електричний струм / температура

Номінальний струм при -15°C: 45,6 A

Номінальний струм 20 ° C: 41,3 A

Номінальний струм 30 ° C: 40 A

Номінальний струм при 35°C: 39,4 A

Номінальний струм 40 ° C: 38,8 A

Номінальний струм 45 ° C: 38,2 A

Номінальний струм 50 ° C: 37,5 A

Номінальний струм 55 ° C: 36,9 A

Номінальний струм 60 ° C: 36,2 A

Коефіцієнт корекції струму

Коефіцієнт корекції струму для 2-х пристроїв, розташованих поруч: 1

Коефіцієнт корекції струму для 3-х пристроїв, розташованих поруч: 0,95

Корегуючий коефіціент при розташуванні поруч 4 та 5 пристроїв: 0,9

Корегуючий коефіціент при розташуванні поруч 6 пристроїв: 0,85

Потужність

Загальна розсіювана потужність під номінальним струмом: 11,1 W

Розсіювана потужність з розрахунку на кожний полюс: 6,2 W

Відключення

Захист від помилкових спрацювань: ні

Витривалість

Електрична тривкість кількості циклів: 2000

Кількість механічних процесів: 1000

Розміри

Глибина встановленого виробу: 68 mm

Висота встановленого виробу: 83 mm

Ширина встановленого виробу: 35 mm

Монтаж

Момент затяжки: 2,1 Нм

Підключення

Нижнє гвинтове з'єднання з гнучким провідником: 1 / 16 mm²

Секція виходу гвинта при нерухомому дроті: 1 / 25 mm²

Поперечний розріз з’єднання з гнучким дротом: 1 - 16 мм²

Поперечний розріз з’єднання з негнучким дротом: 1/25 мм²

Поперений розріз під ’єднання при нерухомому проводі,: 1 / 25 mm²

Верхнє гвинтове з'єднання з гнучким провідником: 1 / 16 mm²

Тип з’єднання: Гвинтовий

Стандарти

Стандартний текст: EN 61009-1

Європейська директива WEEE: пов'язаний

Безпека

Захисне виконання ІР: IP20

Тип диференційного захисту: A

Умови використовання

Робоча температура: -25…40 °C

Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2

Клас обмеження енергії I²t: 3

Висота: 2000 m

Температура зберігання / транспортування: -25…70 °C

Температура

Температура калібрування: 30 °C
